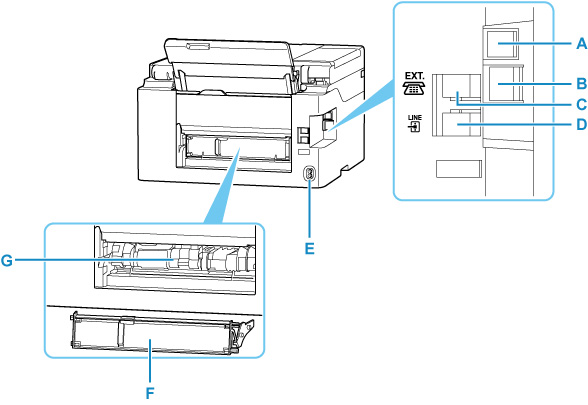

Vista posteriore

A: Porta USB

Inserire il cavo USB per collegare la stampante a un computer.

B: Connettore della LAN wired

Inserire il cavo LAN per connettere la stampante a una LAN.

C: Presa periferica esterna

Connettere un dispositivo esterno, ad esempio un telefono o una segreteria telefonica.

D: Presa della linea telefonica

Connettere la linea telefonica.

E: Connettore del cavo di alimentazione

Collegare il cavo di alimentazione fornito.

F: Coperchio unità di trasporto

Scollegare quando si rimuove la carta inceppata.

G: Unità di trasporto

Aprire per rimuovere la carta inceppata.

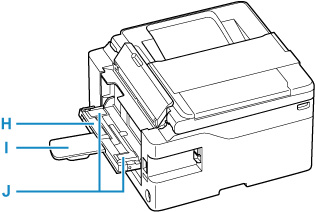

H: Vassoio orizzontale posteriore

Caricare cartone in formato A4, B5 e Letter in questo vassoio.

I: Supporto per la carta

Estrarre il vassoio orizzontale posteriore verso di sé quando si carica la carta nel vassoio orizzontale posteriore.

J: Guide della carta

Allineare le guide su entrambi i lati della risma di carta.

Importante

• Non toccare la struttura metallica della stampante.

• Non collegare o scollegare il cavo USB o LAN mentre la stampante esegue la stampa o la scansione con il computer. Ciò potrebbe causare problemi.
